Карданный вал — это ключевой, высоконагруженный узел трансмиссии, отвечающий за эффективную передачу крутящего момента между агрегатами, оси которых находятся под углом и динамически смещаются в процессе движения. Для обеспечения безопасной и плавной эксплуатации вал должен сохранять идеальный динамический баланс, обладать минимальными люфтами и быть надежно смазан. Появление любых посторонних звуков — стука, гула, скрипа или свиста — является критическим сигналом, требующим немедленного внимания, так как игнорирование этих симптомов влечет за собой риск дорогостоящего ремонта и потенциальной аварийной ситуации.
Стук и удары
Стук карданного вала или характерные удары — это наиболее тревожные акустические проявления, указывающие на наличие критического люфта в подвижных элементах карданной передачи. Эти звуки наиболее заметны в моменты резкой смены вектора нагрузки: при трогании с места, резком ускорении или торможении двигателем. Наличие такого люфта означает, что износ достиг предельных значений.
Стучит крестовина кардана
Крестовина — это шарнир неравных угловых скоростей, ключевая деталь, обеспечивающая гибкость и подвижность вала. Конструктивно она состоит из корпуса и четырех комплектов игольчатых подшипников. Износ крестовин является статистически самой распространенной причиной возникновения стуков в трансмиссии.
- Характер стука: Громкий, одиночный или двойной металлический удар, который отчетливо слышен при начале движения, резком переключении передач или при нажатии/отпускании педали акселератора.
- Причина: Разрушение или критический износ игольчатых подшипников из-за недостатка или потери смазки. Люфт, возникающий в изношенном подшипнике, приводит к тому, что вал прокручивается на небольшой угол, прежде чем начать передавать момент, вызывая удар.
- Диагностика: При заглушенном автомобиле и включенной передаче можно попробовать провернуть карданный вал вручную: осевой или радиальный люфт в крестовине подтверждает ее неисправность.

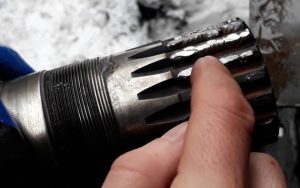

Износ шлицевого соединения
Шлицевое соединение выполняет функцию компенсации динамического изменения длины карданного вала при работе подвески. Износ зубьев этой пары приводит к возникновению стука, поскольку вал имеет свободный ход при изменении инерционных нагрузок.
- Характер стука: Более глухой стук или лязг по сравнению со стуком крестовины, также проявляющийся при смене нагрузки.
- Причина: Износ зубьев шлицевой пары, вызванный длительной эксплуатацией, недостатком смазки или попаданием абразива.
Ослабление крепления
Ослабление болтов крепления фланцев карданного вала к редуктору или выходному валу коробки также может вызывать стуки, схожие по характеру с изношенной крестовиной. Свободный ход между фланцами приводит к ударам при передаче момента.
- Характер стука: Может имитировать стук крестовины. Люфт между фланцами или ослабление болтов крепления вала к редуктору или коробке.
- Действия: Проверка и затяжка всех болтовых соединений с моментом, указанным производителем.
Гул, Вибрация и Свист
Если водитель слышит постоянный гул или ощущает нарастающую вибрацию, это указывает на то, что вал вращается несимметрично или один из его опорных элементов вышел из строя. В отличие от стука, гул и вибрация проявляются при достижении определенной скорости или оборотов, что характерно для динамического дисбаланса и проблем с подшипниками.
Дисбаланс карданного вала
Динамический дисбаланс вала — это одна из самых разрушительных и опасных неисправностей. На высоких оборотах даже незначительная разница в массе по окружности вала создает центробежные силы, вызывающие сильное биение. Дисбаланс не только вызывает дискомфорт, но и критически разрушает подшипники трансмиссии.
- Характер шума: Интенсивная вибрация, которая нарастает с увеличением скорости движения. Вибрация сопровождается низкочастотным гулом. На высоких оборотах вибрация может ощущаться не только в полу, но и в сиденье или руле.
- Причина: Повреждение или потеря балансировочных пластин, деформация самой трубы вала или неточность при сборке после ремонта.
Износ подвесного подшипника
Подвесной подшипник, закрепленный в резиновой промежуточной опоре, служит центральной точкой опоры для составных карданных валов, снижая их общую длину и предотвращая резонанс. Износ подшипника или разрушение демпфера приводят к характерному гулу.
- Как шумит подвесной подшипник карданного вала: В начальной стадии износ проявляется как глухой гул, который может возникать и исчезать на определенных скоростях. По мере разрушения дорожек качения гул становится постоянным и более громким, сопровождаясь сильной вибрацией. Резиновая обойма опоры также может начать издавать скрип или скрежет при разрушении.
Свист
Свист, или высокочастотный, пронзительный звук, является менее распространенным, чем гул или стук. Он часто свидетельствует о трении двух металлических или резиновых поверхностей, которые должны находиться в свободном движении.
- Как свистит кардан: Свист — довольно редкий признак, который может быть связан с:
- Начальной стадией износа подшипника: Высокочастотный звук от игольчатого или подвесного подшипника, пока его обоймы еще не начали разрушаться.
- Сухими сальниками: Свист, издаваемый резиновыми сальниками, работающими без смазки.
- Крепление грязеотражателя: Иногда свист может издавать ослабленный или деформированный грязеотражатель промежуточной опоры, который касается вала.
Скрип и Хруст
Появление скрипа или хруста от карданного вала почти всегда является результатом острой нехватки смазки или полного заклинивания подвижных элементов. Скрип — это более локализованный и часто циклический звук, указывающий на контакт металла о металл или резины о металл в узле.
Заклинивание крестовины
Когда крестовина полностью теряет смазку, игольчатые подшипники разрушаются или корродируют, что приводит к их заклиниванию. Шарнир перестает свободно вращаться, и вместо плавного движения возникает резкое сопротивление, которое проявляется как скрип.
- Скрипит крестовина кардана: Это признак того, что один или несколько игольчатых подшипников полностью выработали ресурс и заклинили, то есть перестали вращаться. Шарнир начинает работать на излом или трение, вызывая скрип, который может быть циклическим или проявляться только при определенном угле поворота.
- Дополнительный признак: Наличие ржавых подтеков или коричневого порошка вокруг сальников крестовины — явный признак попадания воды и разрушения подшипника.
Проблемы с резиновой опорой
Резиновая часть подвесной опоры со временем подвергается старению. Изношенный демпфер может потерять эластичность или начать расслаиваться, издавая неприятный скрип, особенно при прохождении неровностей или изменении угла наклона вала.
- Проблемы с резиновой опорой: Резиновый демпфер подвесного подшипника со временем может затвердеть, потрескаться или начать разрушаться, что может вызвать скрип при работе подвески или при переключении нагрузки.
Неисправность ШРУС
Если вместо крестовины установлен ШРУС, его неисправность, вызванная разрывом защитного пыльника и вымыванием смазки, приведет к быстрому износу шариков и обойм. Это проявляется как характерный громкий хруст, особенно ощутимый при работе подвески или при начале движения.
- Неисправность ШРУС: Если вместо крестовины установлен ШРУС, его неисправность, вызванная разрывом пыльника и вымыванием смазки, приведет к характерному хрусту, особенно ощутимому при работе подвески.
Заключение
Резюмируя, карданный вал способен генерировать широкий спектр шумов. Каждый из этих акустических сигналов — стук, гул, скрип или хруст — является маркером конкретной технической проблемы. Стук указывает на критический люфт, скрип сигнализирует о заклинивании и потере смазки, а гул и вибрация являются признаками динамического дисбаланса или разрушения опорных подшипников. Понимание характера этих шумов позволяет своевременно определить тип неисправности, избежав дальнейшего разрушения дорогостоящих агрегатов трансмиссии и сохранив безопасность эксплуатации транспортного средства.
